PV 2 Set voor fotovoltaïsche installaties

PV 2 Set voor fotovoltaïsche installaties

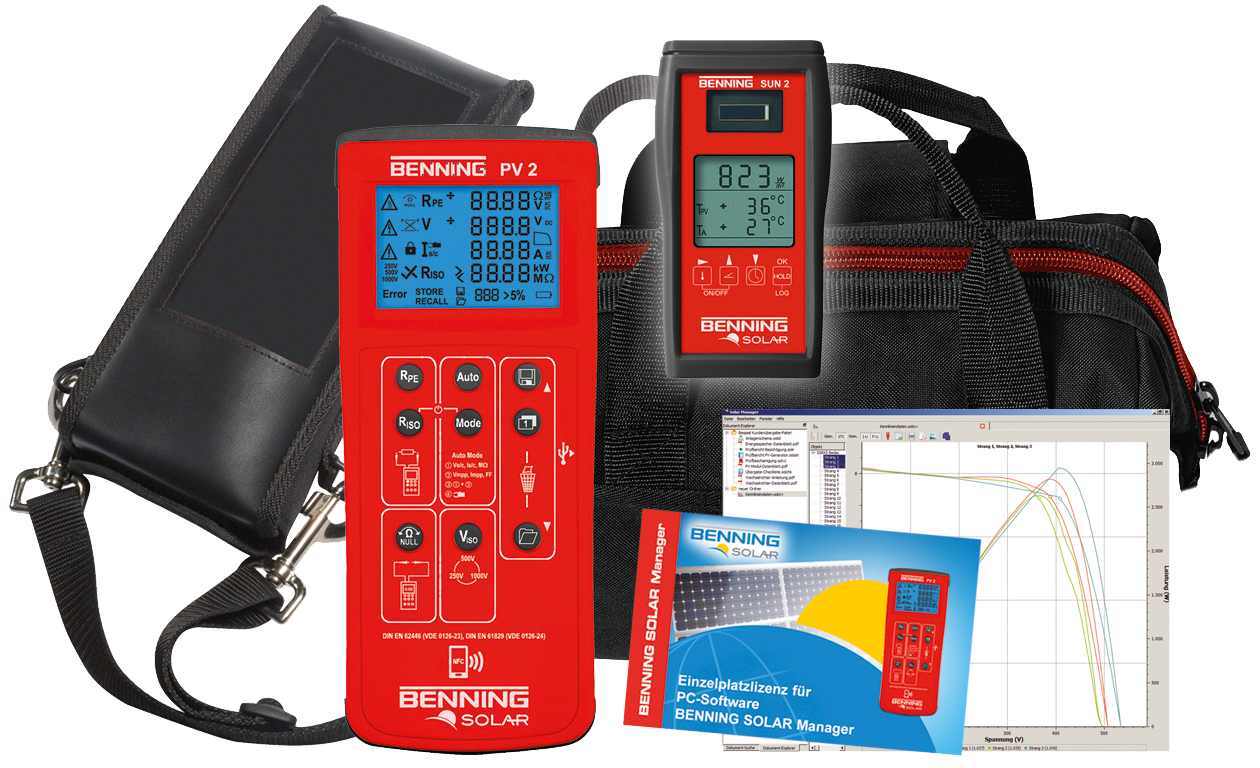

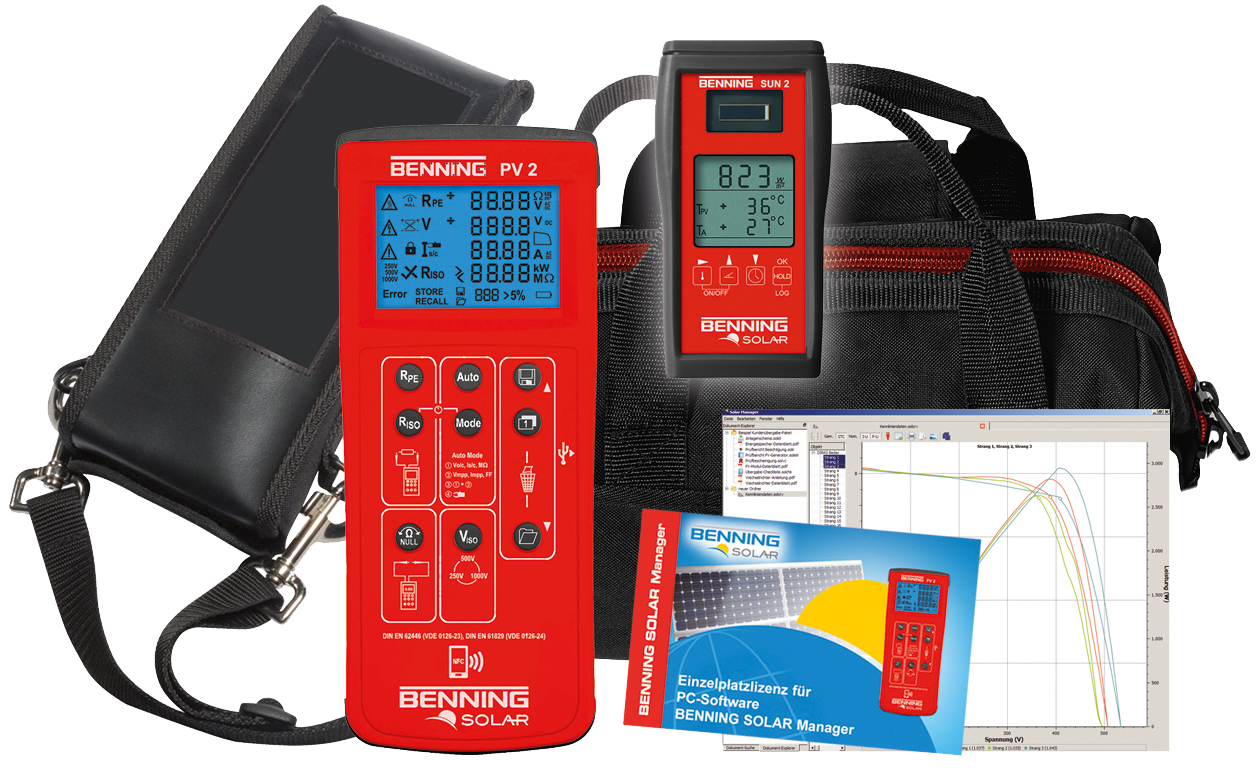

Set bestaande uit:
• PV 2 Installatietester en karakteristieke curve meettoestel, artikelnr. 44050422
• PC-software Solar Manager + enkele gebruikerslicentie, artikelnr. 44050423
• SUN 2 Instralings- en temperatuurmeter, artikelnr. 44050420
• Schoudertas voor PV 2, artikelnr. 44050426

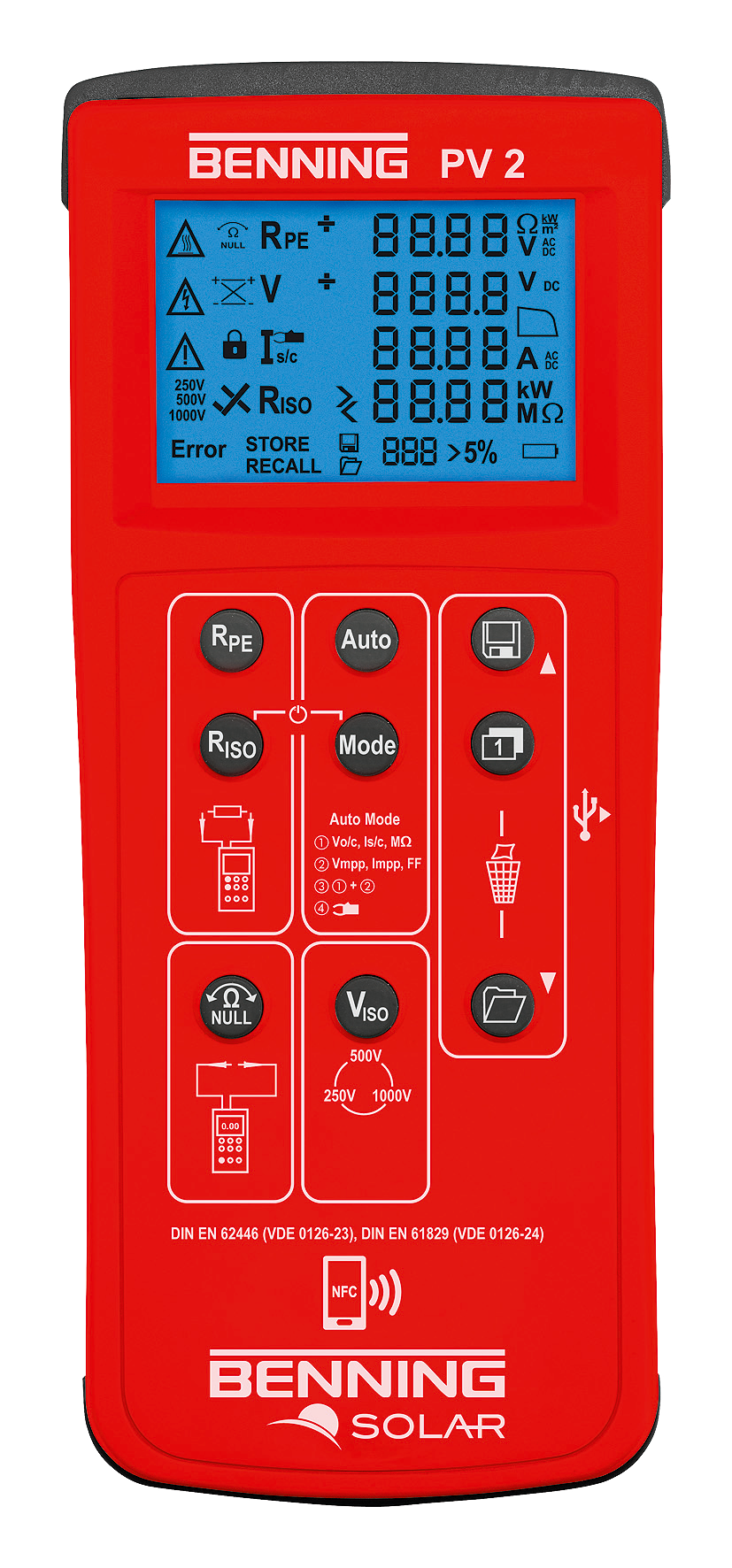

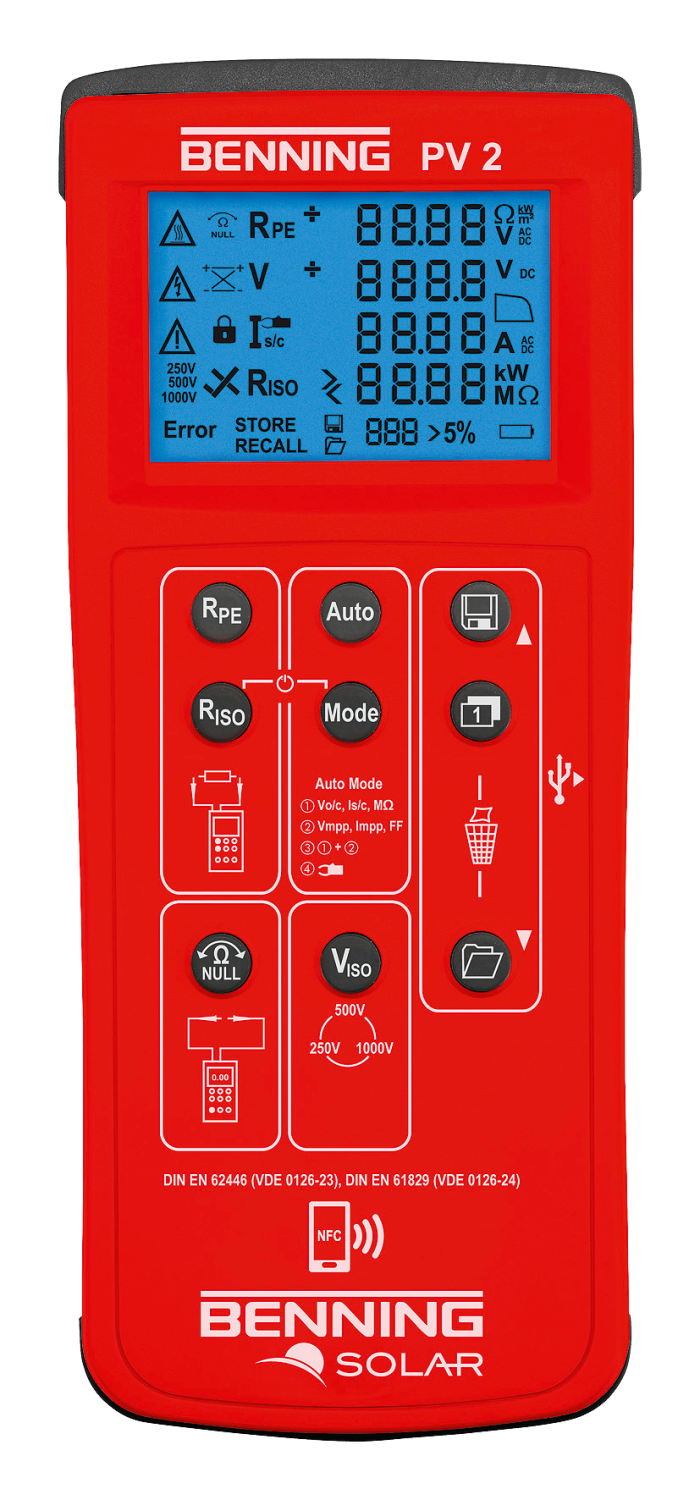

PV 2 Installatietester en karakteristieke curve meettoestel:
Normconforme test overeenkomstig EN 62446 en EN 61829 voor bewijs van de prestatiegegevens
Meting van de stroom-spanningscurve (I-U) en vermogenscurve (P-U)
Weergave van Umpp, Impp en vulfactor (FF)
Automatische testprocedures voor karakteristieke curvemeting en Riso-test
Aparte Riso-meting via 4 mm meetsnoeren
PC-software BENNING SOLAR Manager voor testrapportering en karakteristieke curve documentatie
Gratis App BENNING PV Link (Android toestel met NFC vereist)

Specificaties:
• Indicatie: Grafisch display (verlicht)
• Aardleidingweerstand (Rpe) 0,05 Ohm - 199 Ohm
• Nullastspanning (Uoc) 5 V - 1000 V DC
• Kortsluitstroom (Isc) 0,5 A - 15 A DC
• Isolatieweerstand (Riso) 0,05 MOhm - 199 MOhm (250/500/1000 V)
• Isolatieweerstand (2-polig) 0,05 MOhm - 300 MOhm
• Automatische meting 1: +/-, Uoc, Isc, Riso
• Automatische meting 2: Karakteristieke curvemeting (I-U, P-U)
• Automatische meting 3: Meting 1 + 2
• DC-leidingstroom/AC-stroom: 0,2 A - 40 A DC/AC (via BENNING CC 3)
• Zonne-instraling: 100 W/m² - 1250 W/m² (via BENNING SUN 2)
• PV module- en omgevingstemperatuur: -30 °C tot +125 °C (via BENNING SUN 2)
• Spanningsmeting d.m.v. 4 mm snoeren: 30 V - 440 V AC/DC
• Geheugen: 999 metingen
• Interface: USB/433 MHz/NFC
• Afmetingen: 270 x 115 x 55 mm
• Gewicht: 2,6 kg

SUN 2 Instralings- en temperatuurmeter:
Meting van de zonne-instraling (W/m²) via fotovoltaïsche referentiecel
Fotovoltaïsche module- en omgevingstemperatuur (°C)
Digitaal kompas en hellingmeter
Via draadloze verbinding (433 MHz) naar BENNING PV 1-1/PV 2 worden de actuele instralings- en temperatuurwaarden voor het meetresultaat opgeslagen
Datalogger voor 5000 gegevensrecords, bestaande uit zonne-instraling en module- en omgevingstemperatuur
Geïntegreerde realtime klok met datum/tijdmarkering
USB-interface en downloadsoftware voor het aanmaken van een meetrapport in MS Excel®
Unieke ingebouwde datum en tijd registratie die achteraf de metingen van PV 2 en SUN 2 kan samenvoegen

Specificaties:
• Indicatie: Grafisch display
• Zonne-instraling: 100 - 1250 W/m²
• PV module- en omgevingstemperatuur: -30 °C tot +125 °C
• Kompaspeiling: 0° - 360°
• Helling (dak/modulehelling): 0° - 80°
• Realtime klok: Datum/tijdmarkeringl
• Geheugen voor W/m² en °C: 5000 gegevensrecords
• Interface: 1 x USB
• Draadloos bereik: ca. 30 m bij vrij zicht
• Afmetingen: 150 x 80 x 33 mm
• Gewicht: 350 gram
• Inclusief tas, rubber beschermingshoes, module- en omgevingstemperatuursensor, USB-kabel, downloadsoftware (CD), batterijen en gebruiksaanwijzing
