PV 2 Tester voor fotovoltaïsche installaties

Productbeschrijving

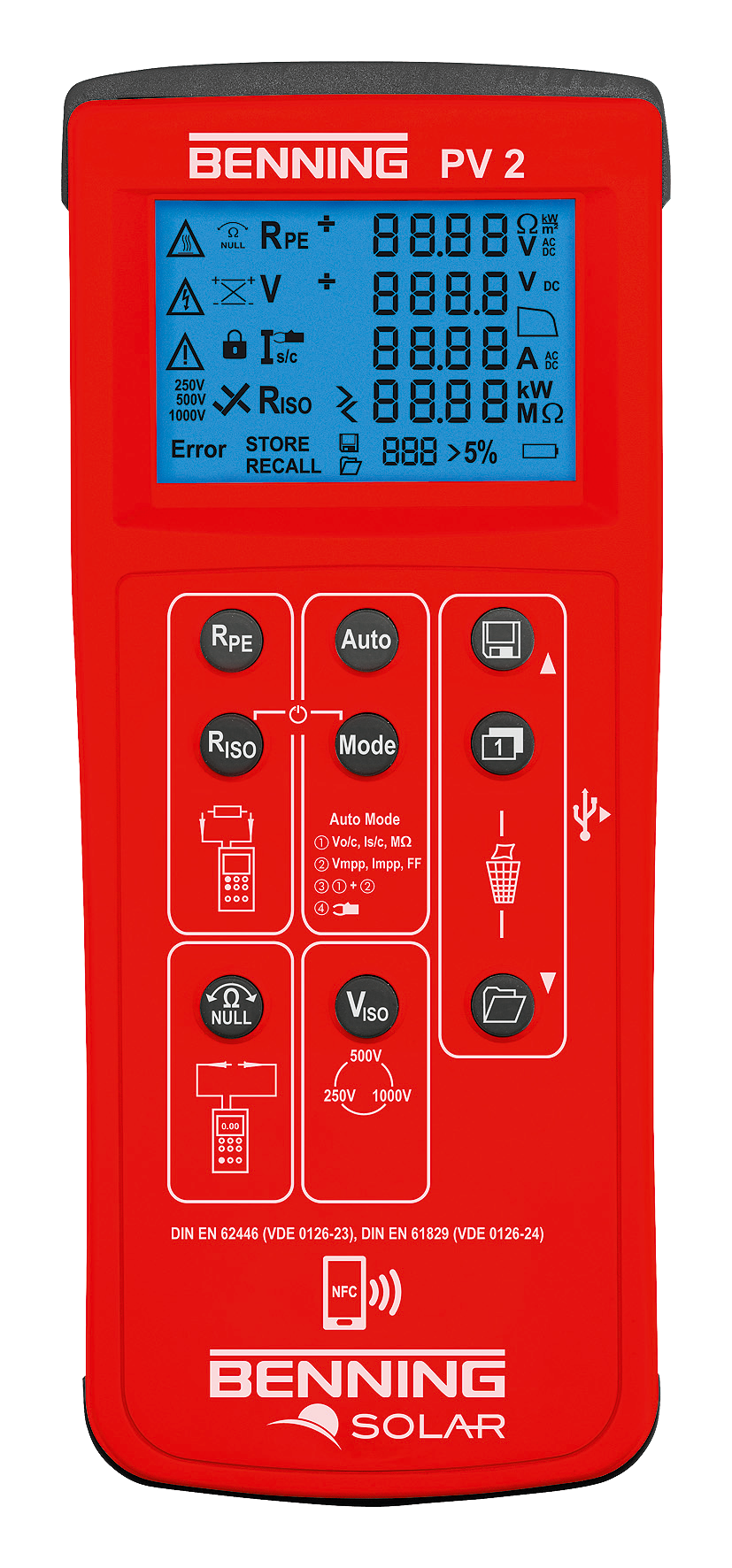

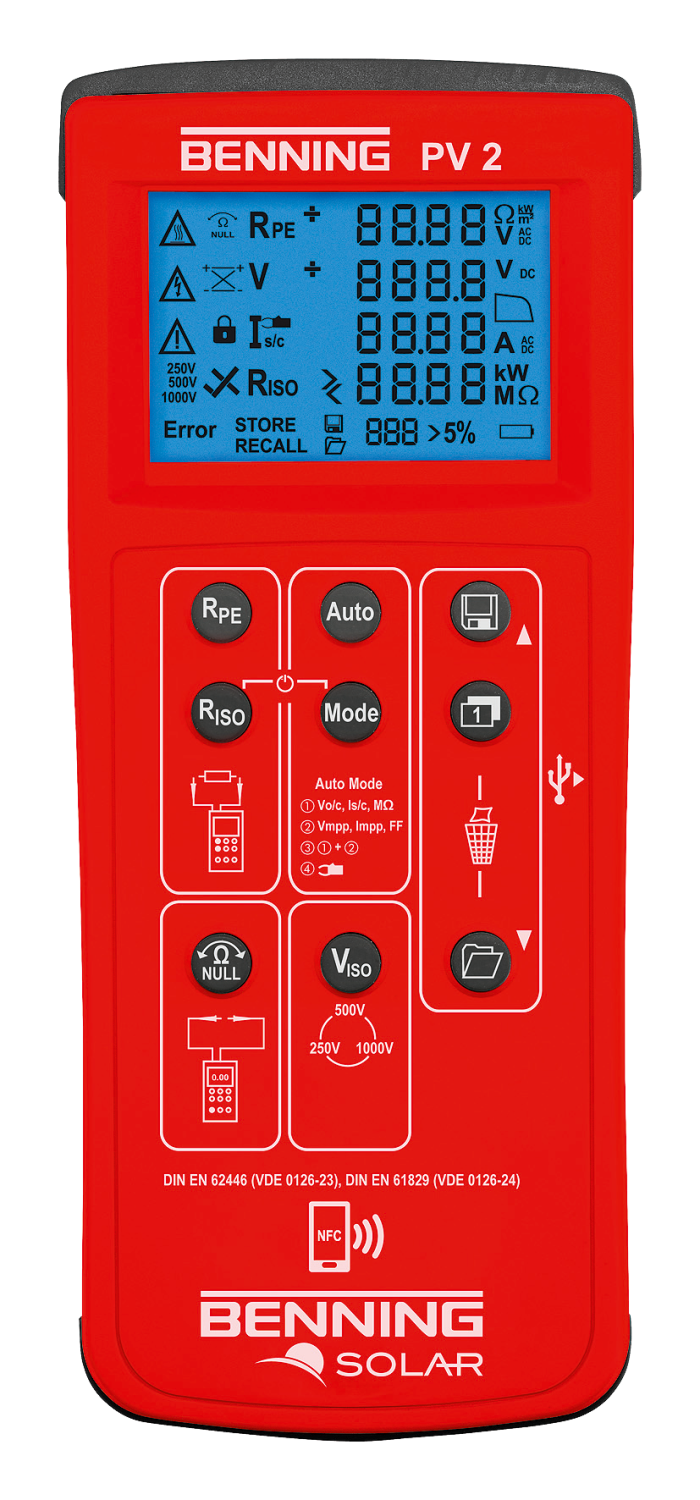

PV 2 Tester voor fotovoltaïsche installaties

Installatietester en curve tracer voor inbedrijfstellingstests, periodieke inspectie en prestatiebeoordeling van PV-systemen

Eigenschappen:
Normconforme test overeenkomstig EN 62446 en EN 61829 voor het beoordelen van de prestaties van fotovoltaïsche systemen

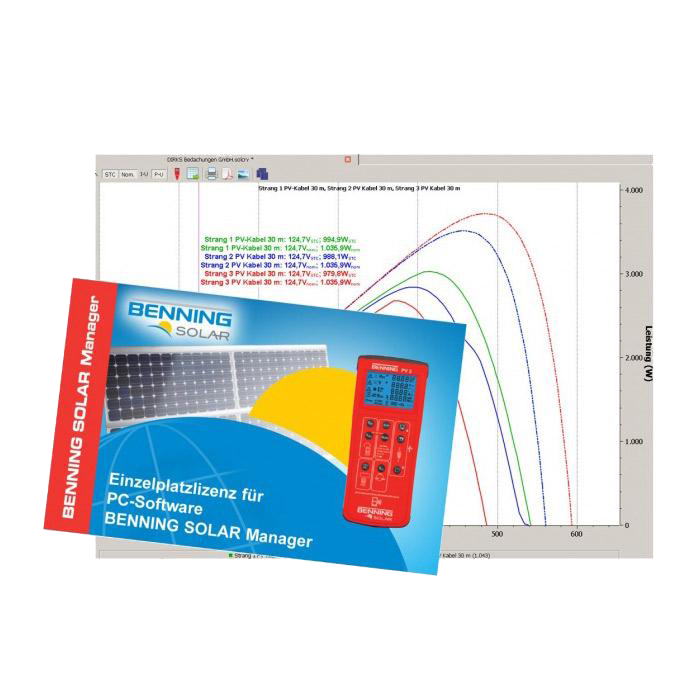

Conversie I-U karakteristieken naar standaard testcondities (STC) met behulp van pc-software BENNING SOLAR Manager en de Android-app BENNING PV Link
Meetgegevens kunnen worden vergeleken met de nominale PV-modulegegevens van de fabrikant via een geïntegreerde PV-modeldatabase
Afwijkingen en verminderde prestaties worden duidelijk geïdentificeerd en kunnen dienovereenkomstig worden gedocumenteerd
Bovendien biedt de vorm van de I-U karakteristiek nuttige informatie over de status van een PV-systeem en geeft deze mogelijke fouten aan

Functionaliteit:
Continuïteitstests van aardverbindingen (Rpe), meting van de open circuitspanning (Uoc), kortsluitstroom (Isc), isolatieweerstand (Riso) tussen de actieve geleiders (+/-) en aarde
De BENNING PV 2 is voorzien van contactbeveiligde PV-meetkabels voor directe aansluiting op alle PV-modules/strings door middel van gestandaardiseerde PV-connectoren
De automatische testprocedure geeft een waarschuwing in geval van verkeerde DC-polariteit en voert automatisch alle nodige stappen uit voor een veilige meting

• Beschermende aardgeleiderweerstandsmeting met teststroom van 200 mA
• Open circuit spanningsmeting van de zonnepanelen of PV-strings tot 1000 VDC
• Kortsluitstroommeting via een intern circuit tot 15 A DC zonder gevaar voor de gebruiker
• Isolatieweerstandsmeting tussen de actieve DC-geleiders (+/-) en aarde met instelbare testspanning van 250 V, 500 V, 1000 V DC
• Aparte tweepolige isolatieweerstandsmeting via 4 mm meetsnoer tot 300 MOhm
• Meting van de stroom-spanningskarakteristiek (I-U) en de vermogenskarakteristiek (P-U)
• Indicatie van spanning (Umpp), stroom (Impp) op het maximale vermogenspunt (mpp) en vulfactor (FF)
• Functionele test via stroommeting tot 40 A AC/DC (door middel van stroomtangadapter BENNING CC 3, artikelnr. 44044038)
• De BENNING PV 2 kan de gemeten waarden (PV module- en omgevingstemperatuur, instraling, datum/tijdmarkering
) van het instralings- en temperatuurmeetinstrument BENNING SUN 2 (artikelnr. 44050420) ontvangen via radioverbinding

Specificaties:
• Indicatie: Grafisch display (verlicht)
• Aardleidingsweerstand (Rpe) 0,05 Ohm - 199 Ohm
• Nullastspanning (Uoc) 5 V - 1000 V DC
• Kortsluitstroom (Isc) 0,5 A - 15 A DC
• Isolatieweerstand (Riso) 0,05 MOhm - 199 MOhm (250/500/1000 V)
• Isolatieweerstand (2-polig) 0,05 MOhm - 300 MOhm
• Automatische meting 1: +/-, Uoc, Isc, Riso
• Automatische meting 2: Karakteristieke curvemeting (I-U, P-U)
• Automatische meting 3: meting 1 + 2
• DC-leidingstroom/AC-stroom: 0,1 A - 40 A DC/AC (via BENNING CC 3)
• Zonne-instraling: 100 W/m² - 1250 W/m² (via BENNING SUN 2)
• PV module- en omgevingstemperatuur: -30 °C tot +125 °C (via BENNING SUN 2)
• Spanningsmeting d.m.v. 4 mm snoeren: 30 V - 440 V AC/DC
• Geheugen: 999 metingen
• Interface: USB/433 MHz/NFC
• Afmetingen: 270 x 115 x 55 mm
• Gewicht: 2,6 kg

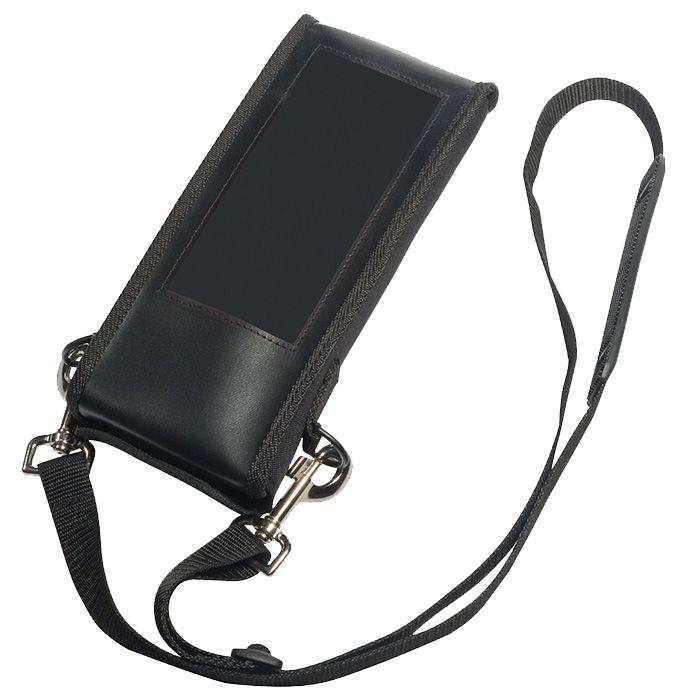

• Inclusief tas, veiligheidsmeetsnoeren, MC4-/Sunclix-veiligheidsmeetsnoeren, krokodillenklemmen, Demoversie PC-software BENNING SOLAR Manager, hardwaredrivers, micro-USB-kabel, batterijen en gebruiksaanwijzing (CD)
